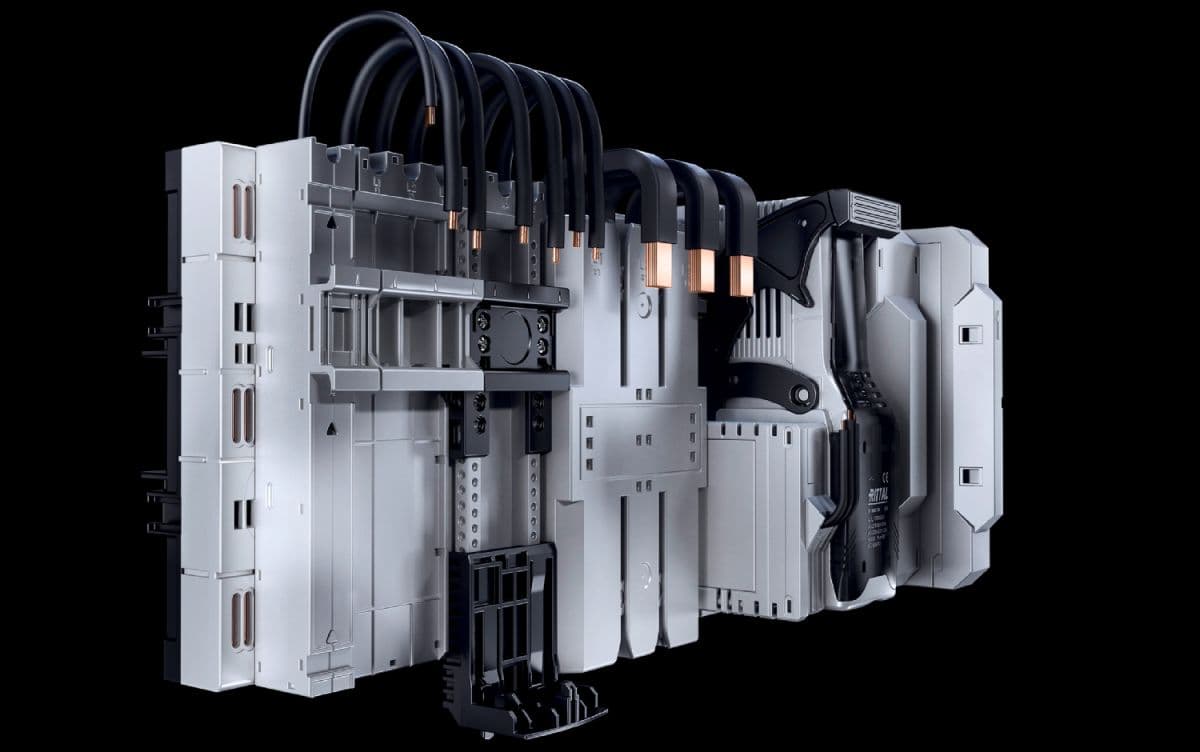

Papan Distribusi Busbar Rittal RiLine Compact (hingga 125 A)
Sistem papan busbar ultra-kompak dengan proteksi sentuh aman IP2X dan koneksi snap-on tanpa perkakas, dirancang untuk kabinet kontrol ringkas dan sub-distribusi terdesentralisasi.
- Arus Operasional Pengenal (Ie)
- 1500 V DC)
- Ketahanan Hubung Singkat (Ipk)
- Up to 25 kA (surge withstand strength)
- Proteksi Sentuh Aman
- IP2XB touch-safe shrouding across all board slots to IEC 60529
- Pemasangan & Koneksi
- Push-in clamp connection technology, drill-free snap-on mounting onto 35 mm DIN rails or mounting plates
- Jarak Pitch & Lebar
- Standard 4.5 mm pitch grid (Board widths: 225 mm, 405 mm, 675 mm, 855 mm)
- Adaptor Komponen
- Adapters for motor circuit breakers, contactors, and miniature circuit breakers (MCB) from 16 A to 63 A
Kepadatan Daya Maksimum dalam Ruang Minimum
Rittal RiLine Compact adalah sistem papan distribusi daya busbar inovatif yang dirancang khusus untuk enclosure kompak, panel kendali mesin, dan kabinet otomatisasi terdesentralisasi. Mengalirkan arus hingga 125 A dalam dimensi fisik yang sangat ringkas, RiLine Compact menggantikan susunan sisir busbar tradisional serta perkabelan manual titik-ke-titik yang memakan tempat.
Proteksi Sentuh Aman Menyeluruh (IP2XB)
Keamanan operator terintegrasi langsung di seluruh struktur RiLine Compact. Seluruh papan tembaga terlindung rapat di balik rangka isolasi tahan api dengan kisi pitch 4,5 mm. Seluruh slot modul yang belum terpakai otomatis aman dari sentuhan jari (IP2XB), memungkinkan teknisi menambah adaptor starter motor baru dengan aman tanpa harus mematikan total suplai listrik panel.
Teknologi Push-In Sistem Klik Tanpa Pengeboran
Proses instalasi tidak memerlukan perkakas rumit. Papan dasar langsung terpasang kuat pada rel DIN standar 35 mm atau dibaut ke pelat pemasangan kabinet. Kabel daya utama terhubung melalui terminal jepit pegas (push-in clamp), sementara modul starter motor dipasang melalui adaptor komponen sistem snap-on berkabel bawaan, memangkas waktu perakitan panel hingga 50%.
Kompatibilitas Komponen Universal
RiLine Compact mendukung berbagai merek switchgear terkemuka seperti Siemens, Schneider Electric, ABB, dan Eaton. Dilengkapi adaptor khusus untuk motor circuit breaker, starter bolak-balik (reversing starter), dan MCB 1P/3P, perakit panel dapat menciptakan tata letak switchgear yang rapi, terstandarisasi, dan tahan getaran sesuai regulasi internasional IEC 61439.
