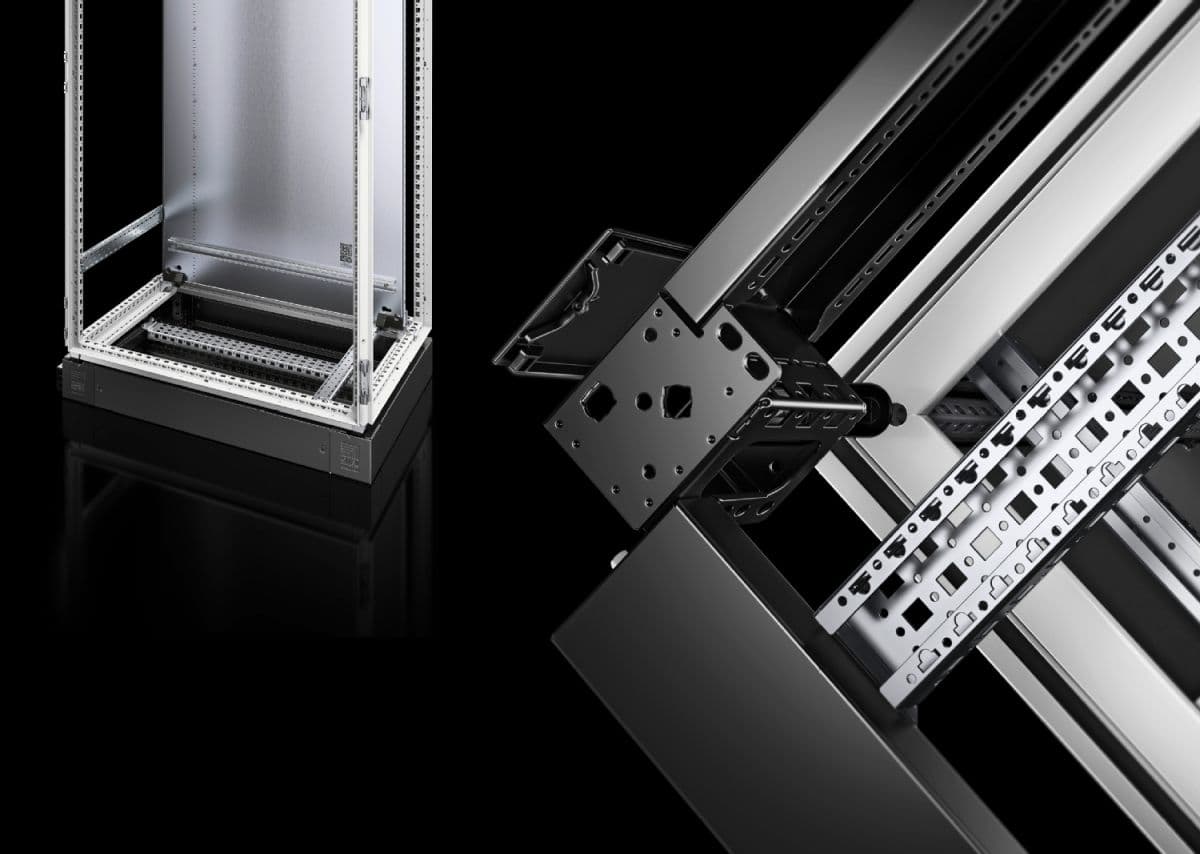

Sistem Plinth / Pondasi Modular Rittal Base/Plinth System VX
Sistem pondasi plinth modular beban berat untuk panel VX25, VX SE, dan TS yang memberikan stabilitas mekanis tinggi, panel penutup snap-in tanpa baut, dan ruang tata kabel terintegrasi.
- Material & Lapisan Akhir
- Sheet steel RAL 7022 (umbra grey) or high-grade stainless steel 1.4301 (AISI 304) with brushed finish
- Ketinggian Sistem
- 100 mm and 200 mm modular heights (stackable for custom elevation up to 400 mm)
- Arsitektur Sudut Plinth
- Heavy-duty cast corner pieces capable of supporting full cabinet load during forklift transport
- Varian Panel Penutup
- Solid sheet steel, vented trim panels with filter mats, and panels with brush strips for cable entry
- Integrasi Tata Kabel
- C-rails and cable clamp rails mount directly inside the base without requiring drilling
- Penggabungan & Ketahanan Gempa
- Integrated baying brackets for multi-bay suites; tested for seismic zones 1 to 4 to Telcordia GR-63-CORE
Pondasi Modular Kokoh untuk Switchgear Industri & Distribusi Daya
Keandalan panel listrik bermula dari pondasi bawah yang kokoh. Rittal Base/Plinth System VX mengintegrasikan seluruh fungsi dudukan kabinet ke dalam sistem pondasi modular beban berat. Dirancang khusus untuk kubikal gandeng VX25, kabinet monobloc VX SE, serta panel kompak AX, sistem ini meninggikan panel dari kelembaban dan kotoran lantai, menyediakan ruang leluasa untuk terminasi kabel masukan, serta memperkuat kekakuan mekanis saat transportasi dan gempa bumi.
Transportasi Forklift Langsung Tanpa Palet Kayu
Mobilisasi kubikal panel switchgear berbobot ribuan kilogram menuntut keselamatan tingkat tinggi. Bagian sudut (corner piece) Base/Plinth VX dirancang sangat kokoh dari baja cetak presisi yang mampu menopang beban statis maupun dinamis penuh kabinet (hingga 15.000 N). Garpu forklift dapat langsung masuk mengangkat kabinet dari kolong plinth secara seimbang, mengeliminasi ketergantungan pada palet kayu dan mempermudah penataan di lantai pabrik.
Panel Penutup Snap-In Tanpa Baut dengan Opsi Strip Sikat Kabel
Menutup bagian bawah panel tidak lagi memerlukan proses pengencangan baut yang memakan waktu. Lembaran trim panel samping dan depan-belakang terkunci rapat ke sudut plinth menggunakan kait pegas berpaten (snap-in) dan dapat dibuka kembali dalam hitungan detik saat penarikan kabel. Untuk ruangan IT dan kontrol, tersedia varian panel berpori ventilasi serta panel dengan strip sikat debu (brush strip) untuk jalur masuk kabel fleksibel tanpa merusak jaket isolasi.
Klem Kabel Internal & Penggabungan Multi-Kubikal Simetris
Bagian dalam Base/Plinth VX mewarisi pola lubang modular 25 mm yang identik dengan rangka utama VX25. Rel klem kabel profil C, klem penahan tarikan kabel (strain relief), dan plat grounding EMC dapat dipasang langsung di dalam ruang kolong plinth. Saat menggabungkan beberapa kubikal (baying), braket penyambung internal mengunci seluruh rangkaian pondasi secara presisi tanpa celah eksternal yang membahayakan operasional.
